Отопление палатки

Как материал называется незнаю . Но похож. На пенепласт . Как дощечки для плаванья в СССР. Буду дома сделаю фото.Резать с напарником зае.... , резали бензопилой. В транспортировке думаю будет не очень удобно, но зато на нем хоть сиди, хоть лежи.



Сидя на работе заскучал, решил снять видео на телефон, про печку в палатке.Видео можно увидеть на моем канале youtube.
Если у кого есть желание. Подписывайтесь и лайкайте видео

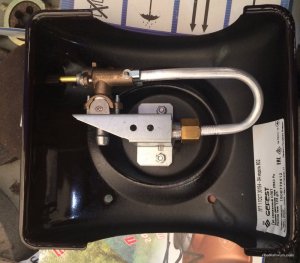

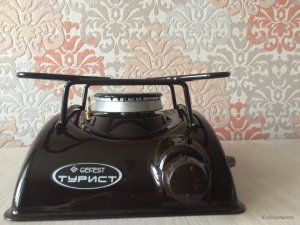

Идут приготовления к зиме. Приобретён Гефест турист. В нем заменил штатный кран на кран с термопарой. Осталось присобачить отражающий экран и готово. вот так было. Кстати чем руководствовался производитель, когда в новой модели штуцер установил под горелку непонятно.

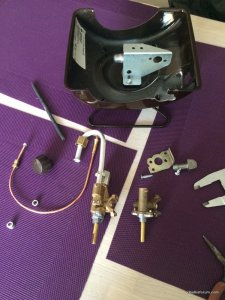

Потом процесс.

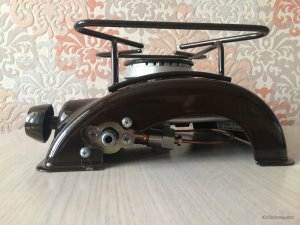

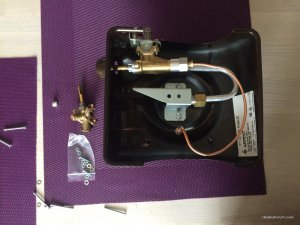

Кое где пришлось подрезать, подсверлить и все готово. кран развернул штуцером наружу. Термопара стала как родная. Ну и вид спереди: Теперь подошли к тому, что эта печка будет греть.

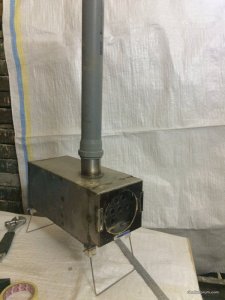

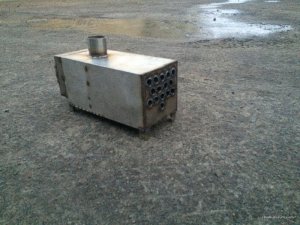

Подсмотрел у россиян пингвинов ночующих на льду с комфортом. Пару дней почертил, списался с людьми которые делают эти штуковины. И собственно сделал теплообменник. Вот что вышло: И в боевом положении))) :
Прокладка под кулер - текстолит. Теплообменник весь из нержавейки. Вес 2,3кг.
На днях проведу испытания. К ночёвке на льду готов. Осталось найти и купить диммер под кулер, если кто в курсе где продаётся буду признателен.
Весь комплект по обогреву вышел:
Баллон, плитка, лягушка, шланг -800грн. Теплообменник - 1200грн. Кулер, аккумулятор, зарядное и мелочи - 800грн. Итого 2800грн.
В общем нужен лёд.)))



СанСей ну ты зверь !!!!!!



Всем привет.
Сегодня выкроил немного времени для теста теплообменника.
Условия: температура на улице -2~3 градуса, палатка маверик айс 3 (однослойная, без "тёплого пола"), плитка Гефест-турист, газ с заправки.
В теплообменнике, для понижения температуры, в металлическом патрубке просверлил пробных 4 отверстия. Печку сначала потестил на случай затухания, срабатывания термопары. Разжег, задул, пламя пропало, шипение газа было слышно, прошло 3-5сек, раздался негромкий щелчок и шипение прекратилось. Проверял зажигалкой - пламени не появилось. Результатом доволен.

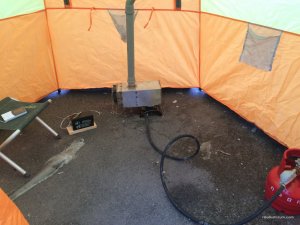

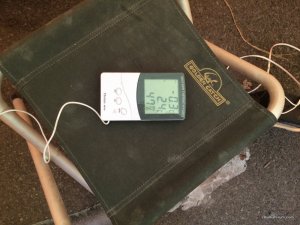

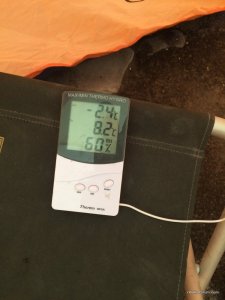

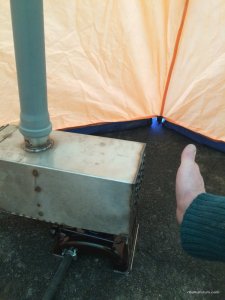

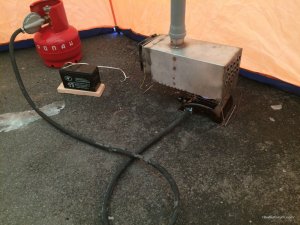

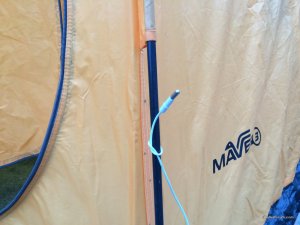

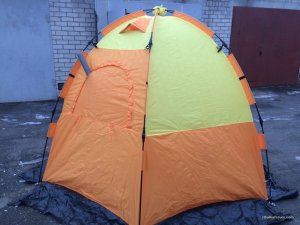

Раскрыл свою палатку возле гаража, занёс своё добро вовнутрь, датчик электронного термометра вытянул наружу(для чистоты эксперимента), включил кулер, поджег плиту и открыл в телефоне фотоаппарат. Через пару минут первое фото: На улице 0, в палатке 2,4 тепла. Решил что просто датчик просунуть под юбку неверно, потому как из под юбки неприсыпанной снегом выходило тепло. Датчик зафиксировал на луче палатки, и бегом греться вовнутрь. Тут уже показания уличной были точные, во всяком случае совпали с показаниями бортового компа в машине -3град.

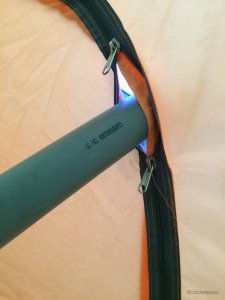

Из под открытой юбки холод конечно поступал, была бы присыпана, внутри воздух бы грелся быстрее. Трубу вывел пока что через окно, там тоже остались щели, через продых было бы герметичнее.
Через 15 минут стало ощутимо теплее.

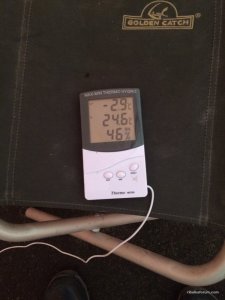

Теперь по ТО. Корпус греется, в зоне горения выше 100град, в зоне выброса в трубу 70-80град(внутри для повышения КПД есть перегородка, зона кулера просто холодная. Руку к выходу горячего воздуха из кулера ближе чем на 10см не поднести - горячо. В итоге температура поднялась до 24 градусов.
Труба канашка 50мм за пол часа теста нагрелась градусов до 60-70(рукой можно держаться, но горячо), главное что не оплавилась. Из отверстий просверленных в металлической трубе выхлопа не было, но надо ещё насверлить, чтобы ещё понизить температуру трубы.

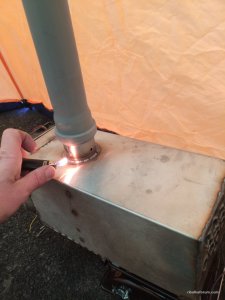

По фото может не совсем понятно, но пламя от зажигалки не отклонялось от отверстий, а наоборот притягивалось.

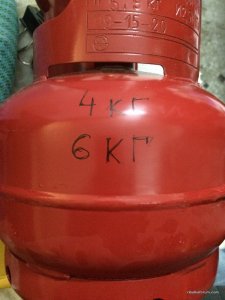

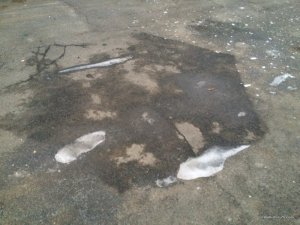

Итог. ТО со своей задачей справляется. Солнца сегодня не было, небо было крепко затянуто, т.е. О нагреве палатки ультрафиолетом можно не говорить. Осталось доделать кое-какие мелочи и контрольное испытание с приличной минусовой температурой. Самое главное, что не дышишь угарным газом и ночевать можно спокойно. Теперь видео в котором видно, что градусник находится на высоте 30см от уровня земли, т.е, на той высоте, на которой, если с ночёвкой, то будешь спать. Под потолком немного теплее, у пола градусов на пять ниже(фото забыл сделать). В общем температура более однородная, чем при использовании обычной горелки, когда под потолком жара, а внизу лунки мёрзнут. Ссылка не вставляется, скину в следующем сообщении. Баллон по ТБ заправлен 4 литрами, вес 2.2кг газа. Пустой весит 4кг, с газом 6кг. Подписал несмывающимся маркёром, чтоб не забыть. времени для теста было мало, надо было ехать за ребёнком в садик. Всего полчаса потестил. Вот что осталось после складывания палатки:

))).



Ссылка:



Вот ссылочка http://radioaktiv.ru/shems/digital/pc/139-publ_78.html на схему простейшего регулятора(диммера) для кулера. Всего три элемента. Собирается за 5 минут "на коленках".



А куллер от аккумулятора работает? И сколько вольт

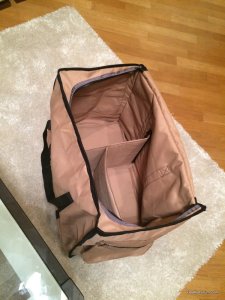

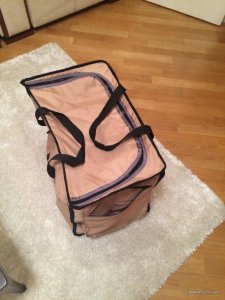

Мне это известно не по наслышке. Поэтому эти баллончики ввиду цены, а так же проблем с работой на морозе, не использую. А для транспортировки я использую сани. На днях для мне пошили сумку для моего отопления, внутри стенок и пола пенофол тройка, Фольгой во внутрь)). Туда и баллон и остальной шмурдяк влезет.
