Электроника на зимней рыбалке

привет, рыбак.
о-о, тут полный простор для творчества. Электроники в таком увлечении как рыбалка оченно не хватает.
срочно необходимы: электрозабрасыватель, электроподсекатель, электротянутель, электроочиститель и электропотрошитель. Электрожарка тоже нужна. Потом понадобится электроналиватель, электрозакусыватель, электропеснеоратель. Не исключено, что пригодится еще электрорыгатель (если в электроналивателе откажет электродозировщик). Дерзайте, в общем. А то мы тут без электроники пропадаем.

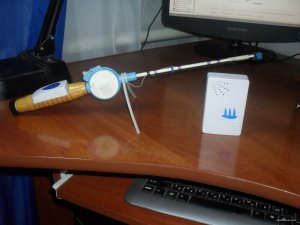

Такого сторожа нетрудно сделать самому. Вот ,например, в прошлом году слепил . В качестве исполнительного устройства был использован беспроводной квартирный звонок батареечного типа Ossca RD-188. Данная модель имеет сравнительно компактную кнопку, небольшой размер самого звонка, дешевизну элементов питания(микропальчик для кнопки и 3 пальчиковых для звонка).
Но, самым неоспоримым преимуществом является возможность дистанционной работы до 50м (заявлено производителем).
К тому же, каждый звонок имеет свой индивидуальный цифровой код передачи сигнала и сработает только от своей кнопки.
Удочку , оснащенную таким устройством ,на мой взгляд ,удобно применять для тестирования на отдаленных лунках прикормки,насадки,оснастки,места ловли не тратя на это время. Способ ловли,естественно, на стоячку. Подойдёт и любителям ловли на несколько лунок в палатке. Установив удочку на крайнюю лунку, не надо постоянно вертеть головой . А если приобрести два звонка и установить на каждом разные мелодии, то ,тогда можно контролировать только центральные лунки ,а на крайних за вас это сделает сторож....Во понесло...прям как Остапа Бендера на лекции в Васюках...
Цена одного звонка на сегодняшний день 80-100гр. В прошлом году покупал на барабашовских хозрядах за 45гр.

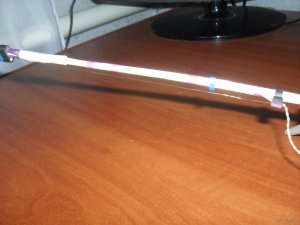

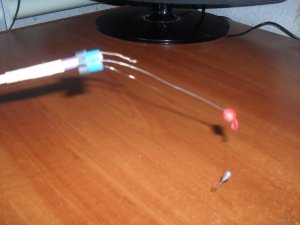

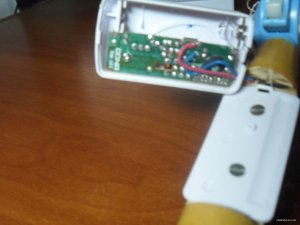

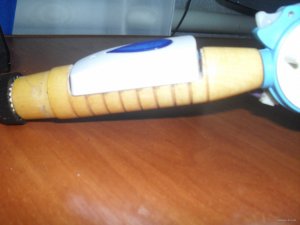

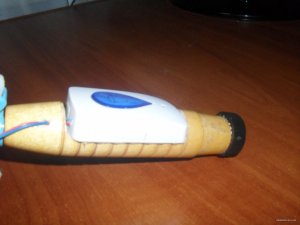

Теперь о том, что нужно доработать. На деревянной ручке удочки вырезаем паз под кнопку. На кнопке нажимаем защелку, снимаем крышку и крепим нижнюю часть кнопки к ручке. Затем на плате к контактам микропереключателя припаиваем два провода и выводим их наружу корпуса,далее вдоль хлыстика и затем один провод подпаиваем к металлическому кивку ,а другой к контакту расположенному выше кивка. На выкладке сработает звонок. Можно установить дополнительный контакт ниже кивка и соединить его перемычкой с верхним. Тогда сторож сработает и при опускании кивка.
Эту штуку тестил всего один раз и то не скурпулёзно т.к. в тот день активно клевала крупная плотва и было не до "лабораторных работ". Но первым недостатком который сильно раздражал и не только меня был громкий звук мелодии. Так как регулятор громкости отсутствует, пришлось электронное орало заткнуть кляпом. Как вариант, можно замотать тряпкой,либо использовать изоплен и тому подобное или засунуть куда подальше. Мелодию лучше выбрать покороче. Ну и вторым,пожалуй главным недостатком считаю возможность ложных срабатываний от сильного порывистого ветра либо нестабильность работы в условиях налипания снега . Ну вот ,вроде бы и всё! Прилагаю несколько фото. Сори за качество.Если возникнут вопросы технического характера, пишите в личку . С удовольствием отвечу!
PS. На данной модели звонка свет клином не сошелся. Для любителей побегать на бОльшие расстояния есть альтернатива-Feron H2-138C с двумя кнопками и дальностью до 100м. С ув. НХНЧ!



Интересное решение вопроса ! Главное доступно и дешево. Вот одну,две удочки обязательно оборудую, когда ложусь в палатке покимарить, оставляю одну удочку ( были моменты , что все три удочки оказывались под утро перепутанными а было и такое , что от удочки и след простыл... ) Хорошо сделать такие сторожки на удочки тем . кто ездит на карася, иногда ставятся вне поля зрения ( в камышах, ...за поворотом ..... ), да и просто, на дальнем от базы расстоянии.
Провод наверное нужно ставить мягкий и на морозе ( МГТФ), Вот только с кивком ( у меня "лавсановые") не очень нравится, прийдеться ставить кивок Щербакова "баллансирный ", тогда в исполнении и работе вообще будет проще . Ну.... это все мелочи , главное ---ИДЕЯ !
Благодарю за ответ на вопрос, честно говоря , не думал , что все так просто. Этот вопрос решается теми , кто хотя бы немного знаком с монтажными и слесарными работами.
Н.Н.



Насчет провода вы попали в точку. Именно МГТФ! В условиях низких температур,а также высоких,лучшего не найти.
Мой образец удочки "сырой" и далек от совершенства, но Вы правы: главное--идея! Принцип понятен. Так что теперь дело за "очумелыми ручками". Успехов!!! С уважением.



может кто то возьмет на вооружение. Если кого интересуют эл. схемы, я на связи !!!



Конструкция прошла тестирование?



Пока нет. Все ни как не соберусь. Может завтра



Да,.. не то... что-то этот генератор не внушает..... больше распугает !
Н.Н.



Ну в аквариуме все ОК. Надо пробовать. В промышленном рыболовстве применяют зв. приманки



Услышав под водой такой звух,рыба решит покончить с собой как можно быстрее,поэтому частоту подбирать не обязательно
А если серьезно,я пробовал такую фигню лет этак 30 назад
Но рыба тогда в электронике не разбиралась и уловистую частоту подобрать так и не удалось
