Любопытно сколько стоит и есть ли у нее более медленные режимы?



Это самоделка !!! Скорость регулируется перем. резистором !!



а я думаю - что то на зубную щетку похоже ))
Молоток.



Та игрушка и не более.Лет 10 назад сделал такую.И частота регулировалась,и амплитуда.После пары рыбалок интерес так же быстро угас.Если интересно кому-сфотаю и выложу.



Конечно интересно.



Ок.Сейчас заряжу фотик и поищу удочку.Схему не обещаю-она осталась в старом компе,он не включался лет 10.



Ну что ж.Нашел все.И удочку,и схему.Смотрите,кому интересно
Далее-текст со статьи.Нашел схему у себя на компе,но не получилось загрузить файл сюда(юзер из меня аховый),пришлось обратиться к Нету.Но схема 1:1.


Самодельная электронная удочка
Эта удочка может пригодится тем, кто любит ловить на мормышку без насадки. Ведь физически невозможно в течение нескольких часов колебать мормышку 300-400 раз в минуту. А вот электроника справляется с этим легко. Электронная удочка, способна создавать колебания хлыстика с нужной частотой - от 100 до 500 раз в минуту. Как раз то, что нужно рыболовам для ловли на мормышку без насадки.

Схема содержит всего семь элементов (рис. 1): электромагнит, два биполярных транзистора, резистор переменного сопротивления, два постоянных резистора и электролитический конденсатор (разумеется, в схеме есть источник питания и выключатель). Все это собрано на общей узкой плате, прикрепленной к основанию электромагнита. Компактная электронная система вставляется в пенопластовый корпус, служащий одновременно удильником (рис.2).

Схема самодельной электронной удочки
Главный узел электронной удочки - малогабаритный электромагнит. Изготавливается он из электромагнитного реле типа РКМ, РСМ или РЭС. С такого реле снимаются все контактные пластинки, за исключением последней - возвратной пружины, поджимающей якорь к станине магнита. Переделке подлежит и обмотка. Она вся удаляется с сердечника и вместо нее наматывается новая - эмалированным проводом диаметром 0,41-0,44 мм до заполнения каркаса. Концы этого провода вводятся в трубчатые контакты, выходящие из стойки станины на тыльной части электромагнита. А в передней части к якорю нужно припаять медную или латунную трубку по диаметру подходящую к хлыстику. Некоторые в качестве гнезда для хлыстика припаивают стреляную гильзу от малокалиберного патрона. Переменный резисор типа СПО-0,15 (или СПО-0,5) от 4,7 до 7 килоом, электролитический конденсатор К50-6 емкостью 100 микрофарад (или МБМ на 80 микрофарад), транзисторы VТ1 КТ315 и VТ2 КТ361, резисторы МЛТ-0,5 (один на 220 Ом, второй на 1,5-3 килоома). Желательно приобрести микровыключатель кнопочного типа или cделать его из двух, снятых с реле, контактных пружин.

Конструкция самодельной электронной удочки

1 - выключатель, 2 - электромагнит, 3 - гнездо для хлыстика, 4 - электролитический конденсатор, 5 - транзисторы, 6 -переменный резистор, 7 - постоянные резисторы, 8 - батарейка

Чтобы удильник был короче, можно переделать и якорь электромагнита - сердечник укорачивается до 35 мм, уменьшается соответственно длина станины и прижимающей пружины. Следует не забывать и о винте сердечника, который находится на стойке станины под трубчатыми контактами. При монтаже необходимо предусмотреть к нему доступ. Ведь с его помощью регулируется амплитуда колебаний якоря электромагнита и соответственно хлыстика.

Выключатель в удильни-ках ставится в любом месте, где это удобно при монтаже. А вот ручка резистора должна быть сверху, чтобы можно было фиксировать положение, при котором создаются самые уловистые колебания.

Отверстие для хлыстика должно быть больше гнезда, чтобы не препятствовать колебаниям. Здесь же необходимо сделать отверстие для отвертки, чтобы можно было с ее помощью регулировать винт, упирающийся в якорь и ограничивающий амплитуду колебаний хлыстика.

Во избежание попадания влаги на проволочную обмотку электромагнита желательно ее обернуть и заклеить отрезком пленки.

Крепление батарейки следует выполнить таким, чтобы батарейка плотно вставлялась между контактными зажимами и ее легко можно было снимать на морозе для замены. В сильную стужу батарейку приходится чаще менять (в нормальных условиях она обеспечивает непрерывную работу удочки в течение 4 часов, а при минус десять электролит замерзает), отогревая замерзший электролит во внутреннем кармане.

Правильно собранная схема электронной удочки при включении сразу создает колебания. Нужно только так отрегулировать кивок, чтобы он при работе удочки отклонялся от нейтрального положения не больше чем на 3-4 мм. В домашних условиях необходимо проверить удочку и при разных режимах работы электромагнита. Бывают случаи, когда при изменении частоты колебаний (при высоком коэффициенте усиления) наблюдается срыв работы генератора. Якорь электромагнита при этом остается протянутым к сердечнику. Если такое нарушение в электронной схеме наблюдается постоянно, то придется один из транзисторов заменить на такой же, но с меньшим коэффициентом усиления.

Говорят, особенно успешно на такую удочку ловят в глухую пору, когда на обычную насадку рыба не хочет брать.


Отсюда-мой текст.

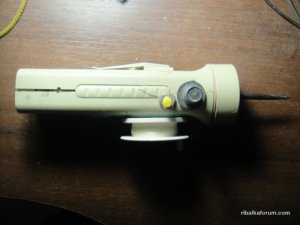

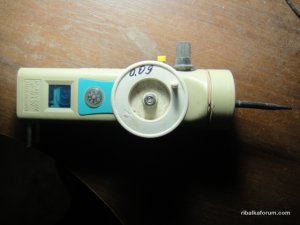

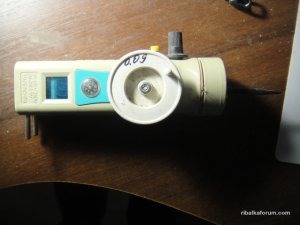

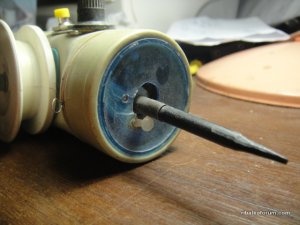

Свою сделал по этой же схеме,хотя родная схема основана на еще более древних транзисторах типа МП.Можно в принципе ставить любые кремниевые:один-прямой,другой-обратный.Все заработало с первого пуска.В качестве корпуса использовался аккумуляторный фонарик.От него остались только зарядка в виде выдвигающейся вилки для подключения к розетке 220В и...компас.Кнопка ПУСК-это желтая на фото.Она-нефиксируемая.То есть,работает,пока удерживаешь пальцем.Черная ручка рядом с этой кнопкой-регулятор частоты в довольно широких пределах.Регулятор амплитуды находится под хлыстиком на торце удочки(на фото-белый капроновый винт).Регулировка осуществляется за счет поджатия\отпускания пластины якоря реле.В качестве трубки для хлыстика использован припаянный к пластине якоря малокалиберный патрон.Сразу скажу,что неплохая работа по частоте\амплитуде начинается с весов мормышки примерно от 0,4-0,5 и выше.Кивок подбирается соответствующий,но довольно короткий и жесткий,иначе система приходит в разбаланс.
Ну,вот как-то так.
Задавайте вопросы.Что вспомню еще-расскажу.



Я когдато делал эту штуку
Только пользовался пару раз всего
Не прикольно,самому интереснее,а так работает хорошо
И соседи оглядываються,звук дятла им не понятен



О,Стас. У нас с тобой одинаковые вкусы.
