Техобслуживание катушек

Есть у меня две катушки на разборке такого класса, можно попробовать,перезвоните.



Проблема в том что я проживаю в Испании. Вам нужна катушка, или можно по размерам самой шестерни подобрать?



Нужна катушка,но я Вам навряд ли помогу, географически далеко друг от друга находимся.☺

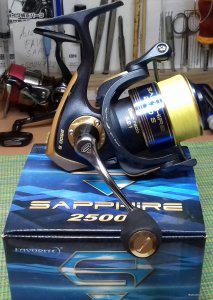

Доброго времени суток, уважаемые форумчане. Вашему вниманию катушка Favorit Sapphire 2500S.
Данная катушка попала на ТО после двух сезонов использования, со слов хозяина катушка использовалась в основном при джиговой рыбалке с весами 8-18 гр.
Но немного о заявленных характеристиках Favorit Sapphire 2500S:
Вес катушки 255 гр, 6 шариковых подшипников из нержавеющей стали+1 подшипник роликовый.
Ролик лесоукладывателя и бортик шпули имеют покрытие нитрида титана.
Карбоново композитный корпус. Кноб изготовлен из материала EVA.
Передаточное число 5,2;1. Нагрузка на фрикцион: 5,8 кг или 13lb.

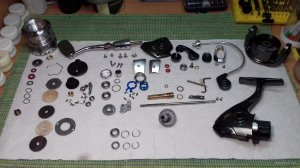

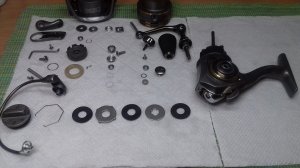

Теперь рассмотрим содержимое катушки Favorit Sapphire 2500S.

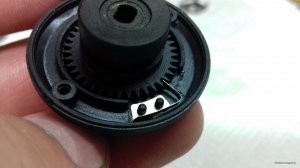

Гайка фрикционна имеет пружинистую пластину и шестерню, которая создает характерный звук при затягивании или ослабления фрикциона.

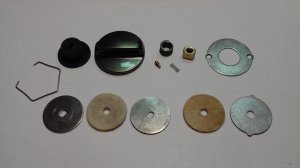

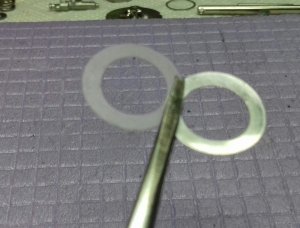

Фрикционный пакет состоит из трех войлочных шайб и трех металлических.

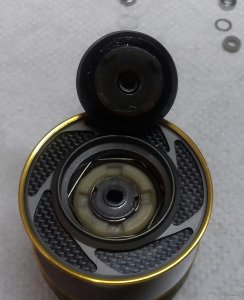

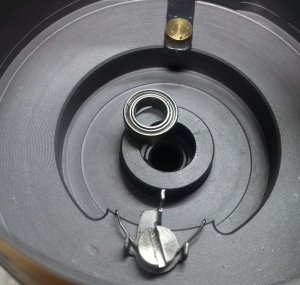

Шпуля катушки, подшипников не имеет, крепление клипсы подпружиненно.

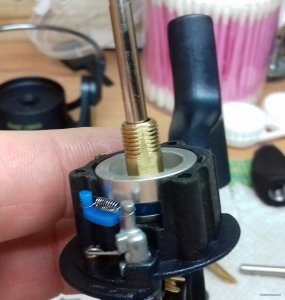

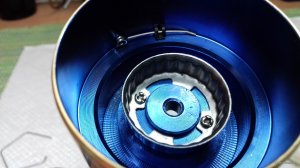

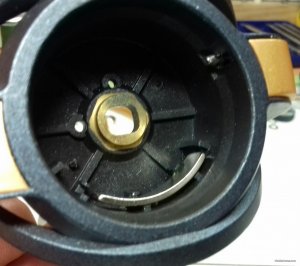

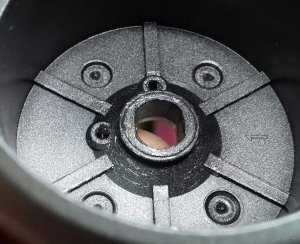

Ротор катушки сбалансирован балансировочной пластиной, закрепленной внутри на корпусе ротора. Шейка ротора латунная, в своем основании имеет шестигранник и запресована в корпус ротора.

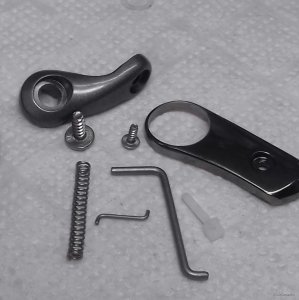

В системе сброса дужки лесоукладывателя все просто - пружина возврата дужки лесоукладывателя со стороны ролика, толкатель авто сброса, на противоположной стороне.

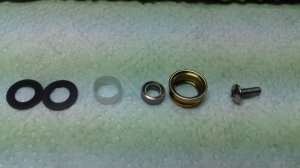

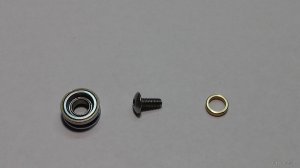

Узел ролика лесоукладывателя состоит из двух фторопластовых шайб, втулки и подшипника.

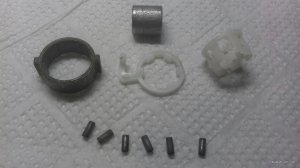

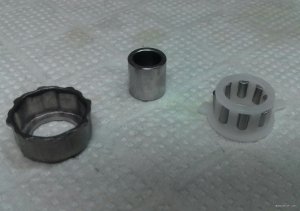

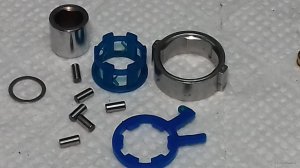

Обгонная муфта установлена между двух подшипников, что исключает попадание смазки и грязи в обгонку.

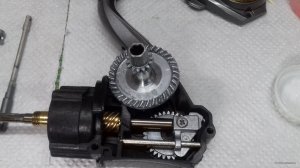

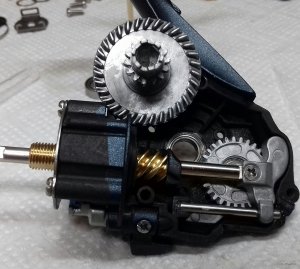

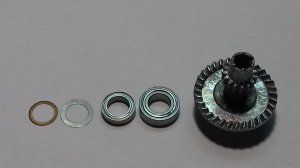

Ведомая шестерня посажена на два подшипника, данная расстановка подшипников, на мой взгляд, хорошее решение для данной катушки.

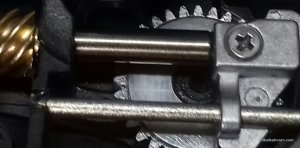

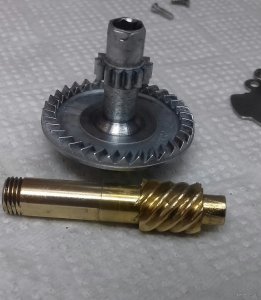

Ведущая шестерня также имеет два подшипника, промежуточная шестеренка (паразитка) посажена на подшипник.

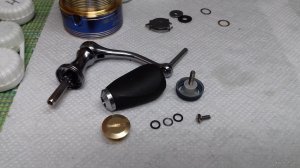

Кноб без подшипников, но при желании можно установить подшипники размера 4x7x2.5. Правда,установка требует расверливания втулки кноба под размер подшипников.

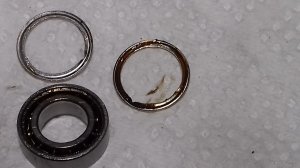

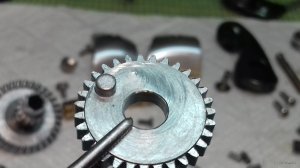

Единственный момент в данной катушке: обнаружил следы затирания на паразитке со стороны корпуса. Причиной этого недостатка была выявлена в металлической шайбе, которая находится между паразиткой и корпусом катушки. Шайба имела разность в размерах по толщине, и была заменена на фторопластовую шайбу, а паразитка отполирована.

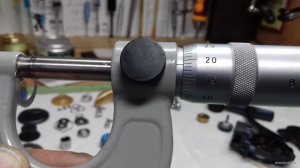

Катушке Favorit Sapphire 2500S было произведено ТО, общее состояние катушки без каких-либо нареканий, по люфтам все в норме, добавил лишь одну регулировочную шайбу,на ведущую шестерню толщиной всего 0,02мм,которой было вполне достаточно.

Для рыболовов, которые имеют данную модель в пользовании и хотят самостоятельно произвести ТО, будте внимательны: в узлах катушки применяется левая резьба при разборке бедте акуратны (ротор, кноб).
По вопросам ремонта и технического обслуживания рыболовных катушек обращайтесь по телефонам.
+380509150593;
+380637918787;
+380675167870;
Геннадий. Нахожусь в Харькове. Катушки с других городов Украины могу принять и отправить по Новой почте. Оплата возможна на карту Приватбанка.



Доброго времени суток Уважаемые форумчане.

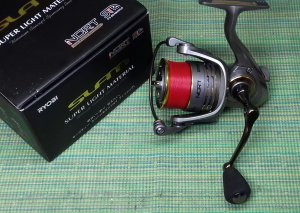

Но вот наконец наступила долгожданная весна и многие, возможно, задумались о приобретении рыбацких обновок, а в частности рыболовных катушек. Сегодня Вашему вниманию катушка от RIOBI модель SLAM в 3000 размере.

Катушка попала ко мне по причине потери эстетического вида кноба, домашнее животное, котик или собачка, в силу природного любопытства, решили проверить вкусовые качества этого мясистого объёмного элемента RIOBI SLAM.
Катушка совершенно новая, крутилась только в магазине.
Итак, первое впечатление, взяв в руки RIOBI SLAM3000,катушка реально легкая, по- моему 247 гр, с приятным мягким ходом и плавной работой механизма, удобная ручка и ухватистый кноб, никаких дребезжаний, цоканий и болтанки нет.
Легкость катушки RIOBI SLAM достигнута за счёт применения компанией RIOBI композитного материала NCRT, который легче и прочней стандартного пластика.

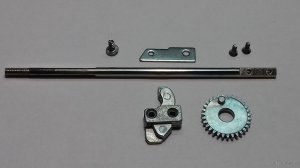

Корпус и ротор катушки изготовлены из NCRT, шток шпули и направляющая каретки изготовлены из титана,что тоже дает преимущество в весе.


Но решил все-таки разобрать и сделать, так сказать, предэксплутационное ТО, некоторые моменты в работе всё-таки смутили, но это чисто моменты,на которые рыболов внимания не обратит, да и на работу катушки не повлияет. Но когда видишь, что можно сделать работу катушки лучше, то почему бы не сделать это вовремя.

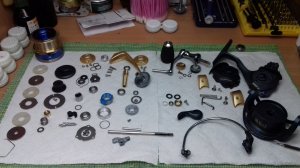

Взгляд изнутри
Катушка в своем арсенале имеет 6 шариковых подшипников и 1 роликовый (обгонная муфта)

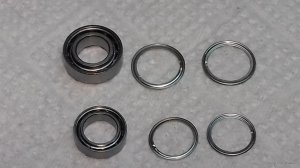

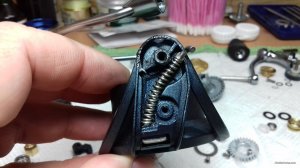

Расположение подшипников
Ведущая шестерея 2 шт
Ведомая 1 шт

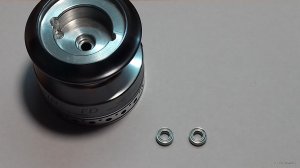

Ролик лесоукладывателя, шпуля и кноб имеют по одному подшипнику.

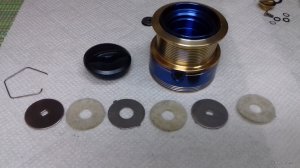

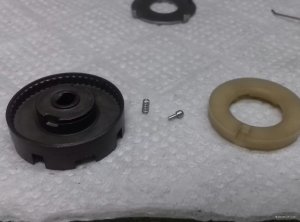

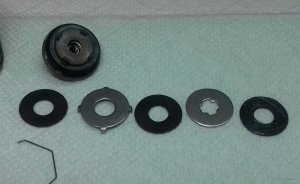

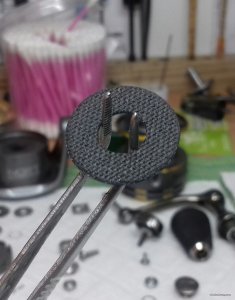

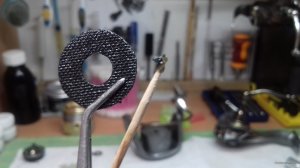

Фрикционный пакет такой же, как во многих моделях RIOBI, только SLAM 3000 имеет графитовые фрикционные шайбы. На сколько это оправдано - остаётся вопросом.По причине того, что материал не самого высокого качества, данный узел требует к себе внимания, в процессе работы фрикционная смазка превращается в черную кашу, плюс попадание песка, пыли - в итоге есть вероятность подклинивания фрикциона.

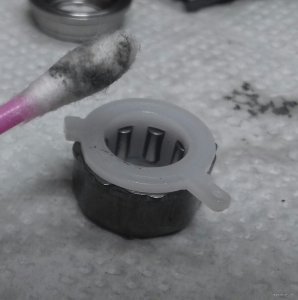

На фото видно состояние смазки на новой катушке,а представьте, что там будет после удачного сезона. В общем, если вы регулярно не производите ТО катушки, то хотя бы по окончанию сезона самостоятельно обслужите данный узел.

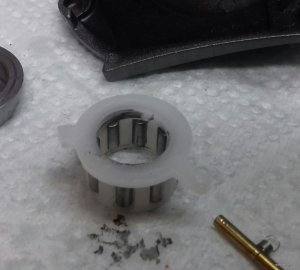

Смазка в данной катушке есть и её достаточно заложено на заводе, но в данном случае, кашу немного подпортили маслом, так как обгонка находится под подшипником и смазка гарантировано попадает в обгонную муфту.

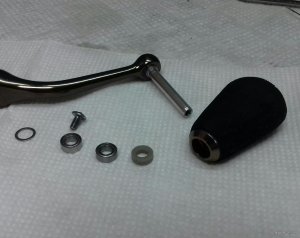

В катушке был востановлен кноб насколько это было возможно,заменена пластиковая втулка,на шарикоподшипник, теперь кноб будет вращаться на двух подшипниках.

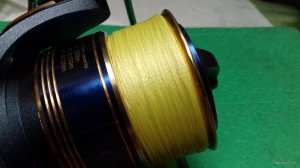

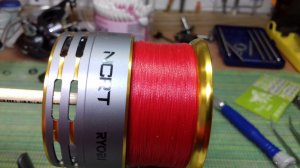

Немного поколдовав, сделал более ровную укладку шнура на шпуле,изначально была талиеобразная (внутри меньше чем по краям) такая укладка характерна для многих моделей RIOBI.

Очень хотелось бы видеть паразитную шестерню на подшипнике, но, увы паразитка без подшипника, неоправданная экономия производителя.

Все узлы катушки были вымыты и очищены, после подбора соответствующей смазки всё было заново смазано.В катушке добавился один подшипник стало 7+1


Часто спрашивают нужно ли перемазывать новую катушку из магазина? Моё мнение нет не нужно, это ничего не даст, но рекомендую произвести полное ТО новой катушки после 3-5 полноценных рыбалок или обязательное ТО по окончанию сезона, чтобы механизм прикатался под нагрузкой, этого достаточно, дабы человек, занимающийся ТО катушек смог определить как работают узлы катушки и что нуждается в регулировке.
Вот кратко о совершенно новой катушке RIOBI SLAM3000, в общем катушка оставляет приятное впечатление. Хотелось бы узнать отзывы о данной катушке у рыболовов, имеющих опыт эксплуатации RIOBI SLAM в полевых условиях.
По вопросам ремонта и технического обслуживания рыболовных катушек обращайтесь по телефонам.
+380509150593;
+380637918787;
+380675167870;
Геннадий. Нахожусь в Харькове. Катушки из других городов Украины, могу принять и отправить по Новой почте. Оплата возможна на карту Приватбанка.



Доброго времени суток, Уважаемые форумчане!

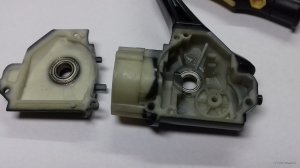

RYOBI ECUSIMA, катушка, находящаяся на службе у многих рыболовов, и многие с ней знакомы. Пластиковый корпус и правильная расстановка шариковых подшипников дают хороший запас ресурса данному агрегату.
Но есть ложка дегтя, и она называется "пластиковая втулка" на ведущей шестерне.

До сих пор не могу понять, зачем эти втулки ставят. Оснастить катушку двумя подшипниками 7x14x5, поставить в ролик лесоукладывателя подшипник и подшипник в шпулю, а потом на ведущую ось засунуть втулку? Но это явно не экономия, а умышленное вредительство со стороны производителя. Только на старой Daiwa Caldia японского рынка встречал втулку, которая не натворила беды.

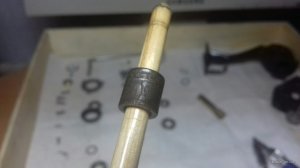

Вред пластиковых втулок в том, что выедается посадочное место на ведущей шестерне, в следствии такого процесса появляется радиальный люфт и главная пара начинает неправильно работать.
Друзья, если вы хотите продлить срок службы своей катушки по возможности устанавливайте подшипник вместо пластика. Покупая новую катушку, смотрите схему если обнаружите на ведущей шестерне пластиковую втулку, то лучше сразу поменяйте на подшипник, тем самым увеличится ресурс вашей катушки.

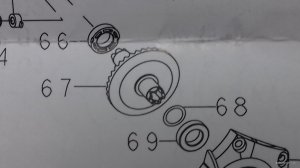

Вот так обычно выглядит втулочка на схеме №66

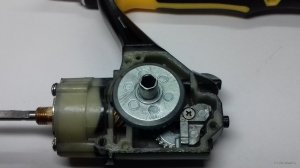

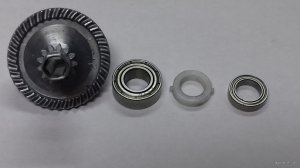

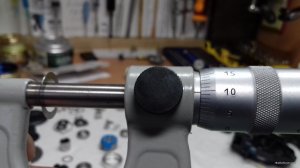

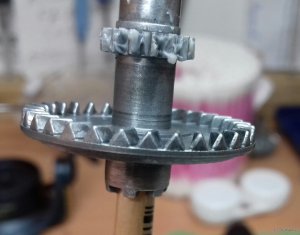

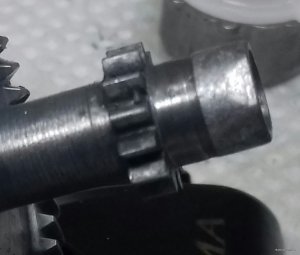

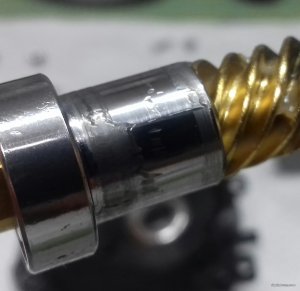

На данной катушке выработка от втулки была 1 мм, вместо наружного диаметра размером в 7 мм стало 6 мм, и это очень много.

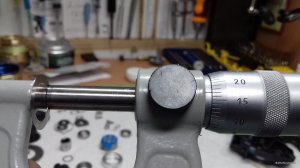

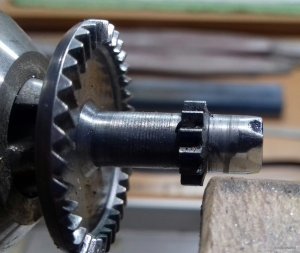

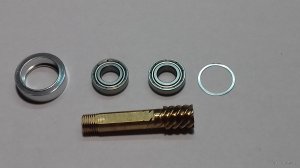

Пути решения данной проблемы: либо наращивания места выработки, либо установка коронки с последующей заменой втулки на подшипник. В данном случае износ был устранен путем наращивания. Наружный размер 7 мм был востановлен, втулка заменена на подшипник 7x11x3.

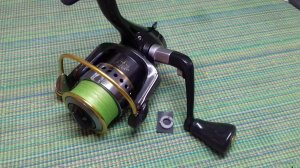

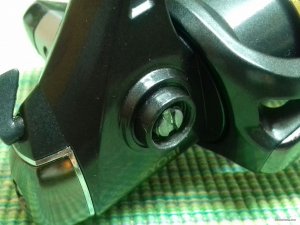

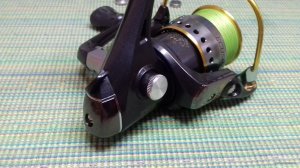

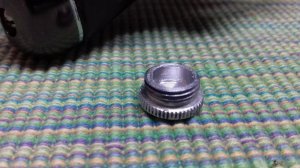

Так же была изготовлена и установлена новая заглушка взамен утеряной родной. Думаю, что новая заглушка выглядит не хуже.




Катушка была отмыта, очищена, приведена в порядок и со свежей смазочкой отправилась к хозяину, готовая послужить ещё не один сезон.


По вопросам ремонта и технического обслуживания рыболовных катушек обращайтесь по телефонам.
+380509150593;
+380637918787;
+380935395830; Вайбер
Геннадий. Нахожусь в Харькове. Катушки из других городов Украины, могу принять и отправить по Новой почте. Оплата возможна на карту Приватбанка.



Доброго времени суток, Уважаемые форумчани!!!
Бывают случаи,когда ко мне попадают катушки после (ТО) на ТО,и некоторые случаи порой удивляют, а порой возмущают. У каждого из нас есть выбор производить ТО самому или стоит отдать людям,предоставляющим такие услуги.Куда и кому тоже выбор за вами дорогие друзья.

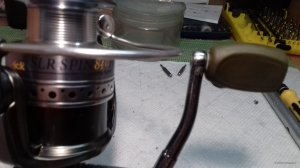

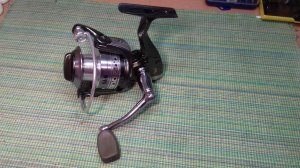

И так сегодня у нас рыболовная катушка немецкой фирмы DAM модель SLR SPIN 840 FD.На примере данной рыболовной катушки мы можем посмотреть последствия неквалифицированного проведения технического обслуживания.Да,казалось бы все просто,а в результате после ТО катушка перестает крутиться.
Начинаем делать ТО после(ТО).

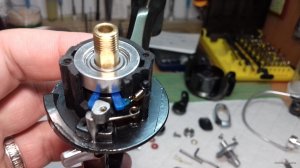

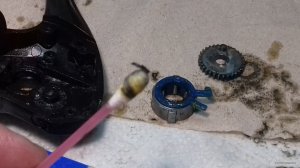

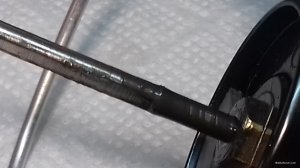

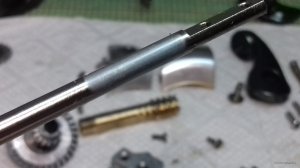

Снимаем шпулю, шток в густой черной смазке.

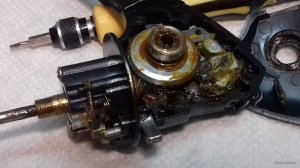

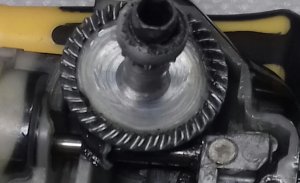

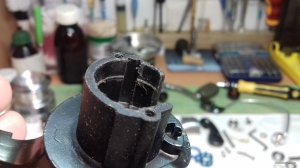

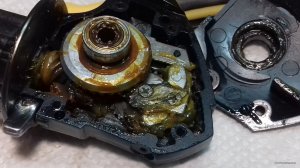

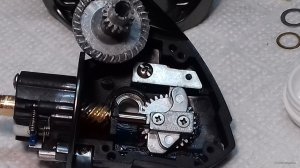

Снимаем ротор открываем крышку и вуаля.

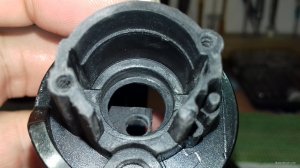

При ТО рыболовной катушки для разных узлов применяется разные смазки и масла,не обмазывается одной смазкой вся катушка, да ещё в таком количестве,что выдавливает даже на подшипники.

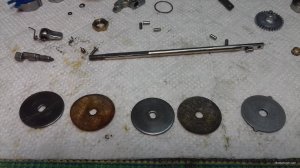

Про фрикционный пакет скорее всего даже не вспомнили.

Теперь немного о смазке. Друзья, на сегодняшний день в рыболовных магазинах достаточное количество смазок и масел для катушек и если Вы решили смазывать катушку самостоятельно, то приобретите смазку для рыболовных катушек,вам её хватит на многие сезоны. Какую смазку приобрести - решать Вам, стоимость смазок разная, но это гарантировано позволит вам не угробить свою катушку смазкой.Но не надо мазать солидолом или подобным.Поверьте на слово, могут возникнуть проблемы.
Как пример.

Правильно смазать - это еще половина дела, если не меньшая часть при проведении ТО.Правильно собрать и отрегулировать именно это и является главным,потому как последствия неправильной сборки могут быть печальными.

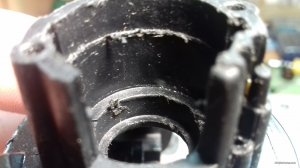

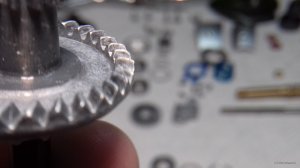

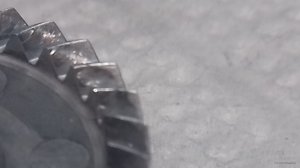

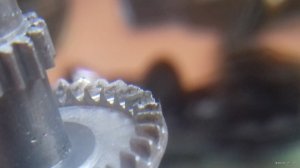

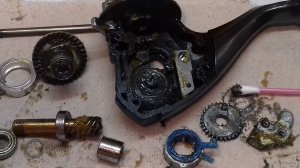

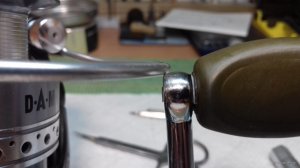

Пойдем дальше.Что мы увидим,а видим мы те самые последствия.

Но вот мы посмотрели, как делать не надо и к чему может привести,скажем так,неквалифицированное вмешательство.

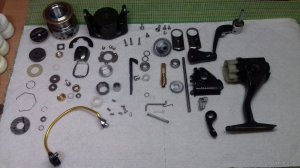

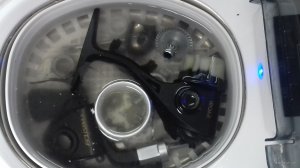

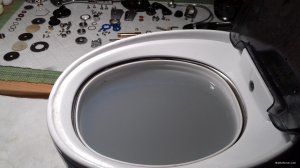

Дальше по порядку,полная разборка, устранение последствий предыдущего(ТО), чистка всех узлов сначала обезжиривающим раствором, потом УЗ-ванночка в чистящем растворе и завершаем моющим раствором,последний этап сушка.



Теперь катушка готова для смазки сборке и регулировки.


Всё восстановил, подогнал, перемыл и почистил, смазал и отрегулировал. Катушка заработала как положено.

По вопросам ремонта и технического обслуживания рыболовных катушек обращайтесь по телефонам.
+380509150593;
+380637918787;
+380935395830; Вайбер
Геннадий. Нахожусь в Харькове. Катушки из других городов Украины,могу принять и отправить по Новой почте.Оплата возможна на карту Приватбанка.



а какая ориентировочно будет цена смазки и такого ремонта катушки ryobi excia? (тяжело начала крутиться под нагрузкой)



Добрый день.Стоимость ТО Ryobi от 240грн.Окончательная стоимость будет зависеть от состояния Вашей катушки,но в любом случае будет согласована с Вами. Звоните.



Здравствуйте!! Хочу отдать на ТО катушку Заубер 3000 и замену подшипника ролика лесоукладывателя. Интересует стоимость работы и как с вами связаться??
