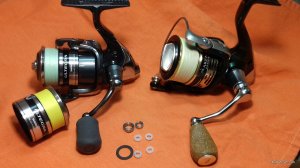

Сделал у Гены ТО катушек Shimano Ultegra C2000S и Favоrite Arena с2500s + небольшой тюннинг (добавлены подшипники в оба кноба). Исполнением договоренностей, сроками и подходом к делу полностью удовлетворен. По результатам выполнения получил подробный отчет в вайбер и при встрече самую подробную информацию по катушкам. Осталось проверить в деле, но судя по подходу уверен - все будет отлично.



Рад был помочь.Ни хвоста ни чешуи.



ДВС! Катушка Diamond 3000 нуждается в ремонте (нет дуги). Кто подскажет, где можно отремонтировать или найти нужную часть. Буду благодарен тому кто поможет.



Добрый вечер, есть пару дужек.

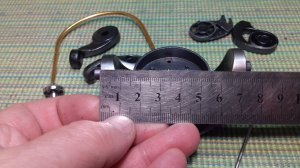

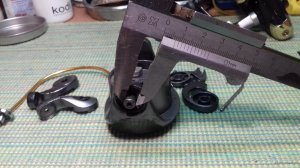

Замеряйте эти размеры на ротора.

Скиньте в личку.



Где в Харькове можно купить нормального качества подшипник 4*7*2.5*



Ответил в личку.



Доброго времени суток, Уважаемые форумчане.
Что-то начало рычать:надо отправить на ТО.Но бывает,что ТО оборачивается кап ремонтом. Состояние "больного" нам покажет "вскрытие".

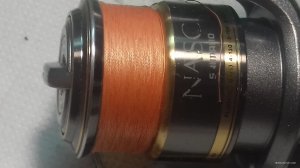

Сегодня, друзья, производим техническое обслуживание рыболовной катушки 2009 года выпуска Shimano NASСI 2500S. Старенькая моделька NASСI, имеющая ещё бесконечник и подшипник в ЛУ. Данная NASСI и ULTEGRA этих годов фактически одна и та же катушка.
Итак, вдохнём вторую жизнь и немножко модернизируем нашу старушечку Shimano NASСI.

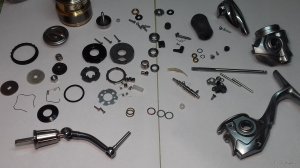

"Вскрытие" показало.

Ведущая шестерня своё отжила, пятна контакта просто нет.Износ.

Паразитная шестерня так же с большим износом.

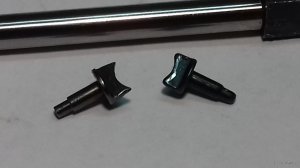

Бегунок своё отходил.На фото разница между новым и старым.

Один из подшипников со следами проворачивания на внешнем кольце.

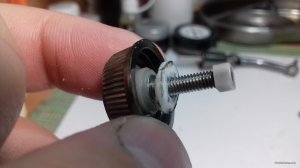

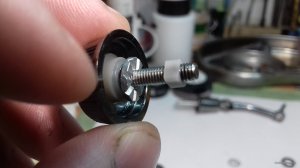

Шайба на прижимном винте ручки поломана, вместо неё стоит то,что подошло.

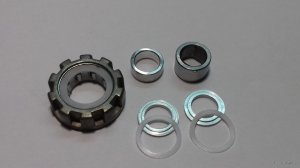

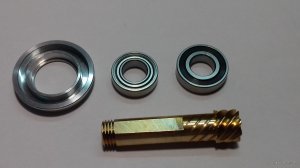

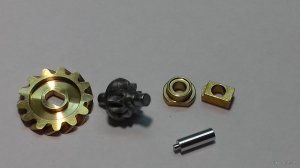

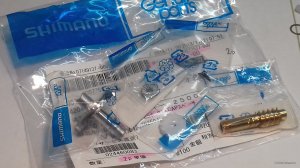

Вышеперечисленные детали были заменены на новые оригинальные запчасти Shimano.

Далее было.

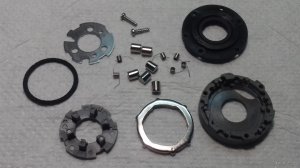

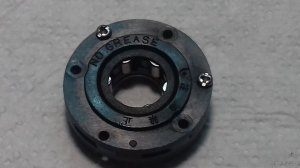

Разобрана, очищена и обслужена обгонная муфта.

Направляйки каретки отполированы.

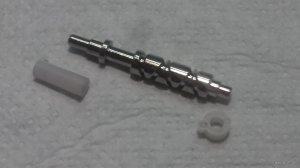

Претерпел изменения и узел бесконечника.

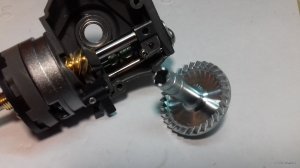

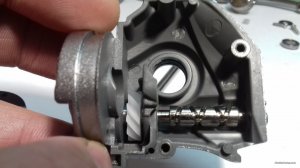

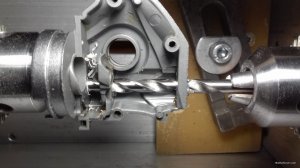

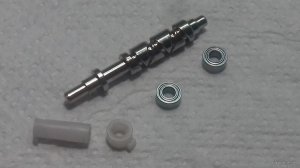

Маленькая доработка корпуса,и вместо двух пластиковых втулок были установлены подшипники.После данной операции узел бесконечника требует дополнительной регулировки.

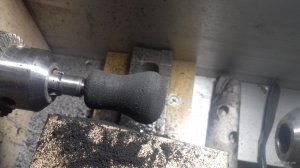

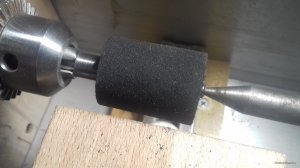

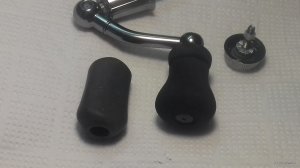

Последним штрихом стал кноб.
Родной стал от времени липкий и на вид глаз не радовал.Думаю,новый будет удобней и придаст катушке немного индивидуальности.

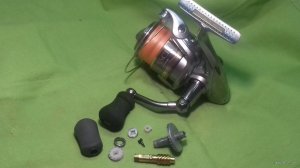

Катушка Shimano NASСI 2500S обслужена немного улучшена,и при правильной эксплуатации ещё ни один сезон будет служить своему хозяину.



По вопросам ремонта и технического обслуживания рыболовных катушек обращайтесь по телефонам.
+380509150593;
+380637918787;
+380935395830; Вайбер
Геннадий. Нахожусь в Харькове. Катушки из других городов Украины, могу принять и отправить по Новой почте. Оплата возможна на карту Приватбанка.



Как правильно заменить втулку на подшипник в shimano nasci

По вопросам ремонта и технического обслуживания рыболовных катушек обращайтесь по телефонам.
+380509150593;
+380637918787;
+380935395830; Вайбер



Доброго времени суток, Уважаемые форумчане.
Готовимся к наступающему сезону.

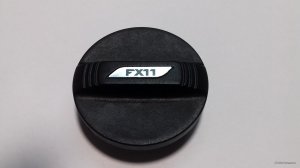

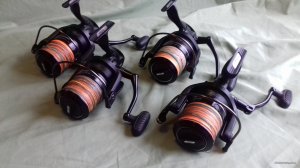

Сегодня проводим ТО и заглянем, что там внутри у катушки FOX FX 11.
Данная рыболовная катушка FOX FX 11 используется на карповых рыбалках,со слов хозяина вполне успешно справляется с возложенными на неё функциями.
Передаточное число 4.6;1
5 шариковых подшипников + 1 роликовый.

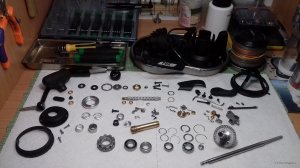

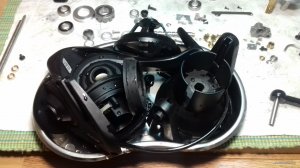

Разбираем чистим и моем.

Теперь рассмотрим все по узлам.

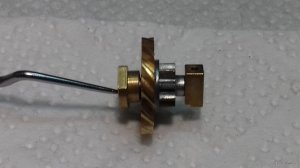

Ведущая шестерня на двух подшипниках.

Ведомая шестерня закреплена также на двух подшипниках. Данное расположение подшипников вполне надежное при силовых нагрузках.

Обгонка не разборная, ролики подпружиниваются пластиковыми усиками,такого плана.

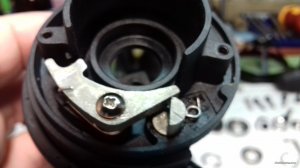

Фиксатор обратного хода представляет из себя такой узел.

В общем, моментальный стопор сопровождается характерным щелчком. В целом работа данного узла надежна, поподание смазки в обгонку из корпуса катушки исключено, так как впереди стоит подшипник.

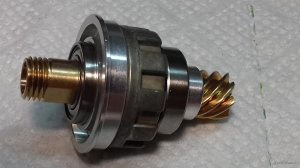

Так узел выглядет в сборе.

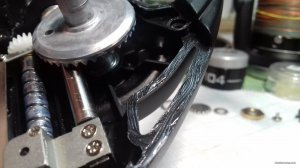

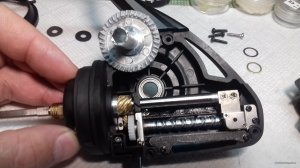

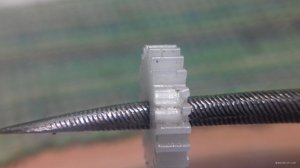

Катушка FOX FX 11 в своей конструкции имеет микро модуль, при помощи которого происходит замедленное плавное движение штока и мы получаем качественную укладку.

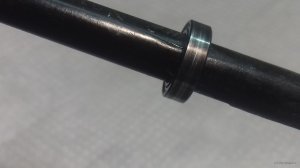

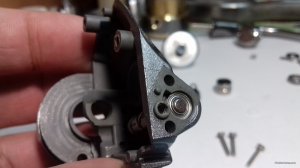

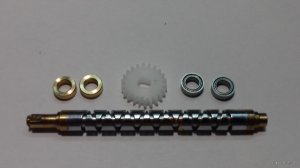

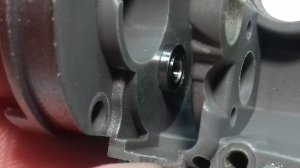

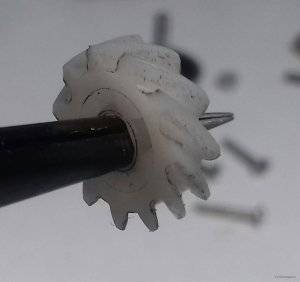

Бесконечник посажен на двух втулках и крепится к корпусу двумя скобами на саморезах.При желании или при явных поперечных люфтах на бесконечнике возможно установить подшипники 4x7x2,5.На одной из катушек втулки были заменены.

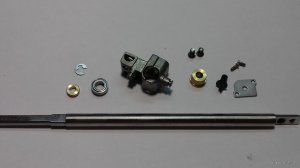

Каретка движется по направляющим, на одном подшипнике и втулке.

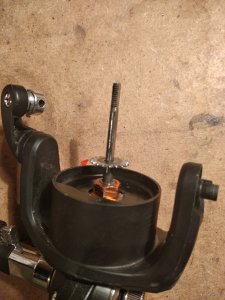

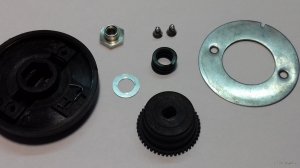

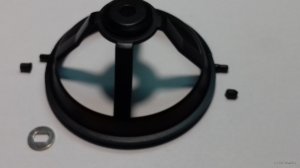

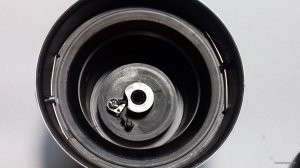

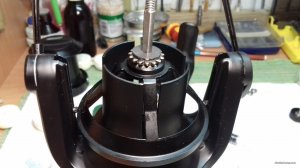

Ротор имеет стабилизирующую планку. Подшпульный механизм состоит из шестеренки и двух регулировочных шайб.

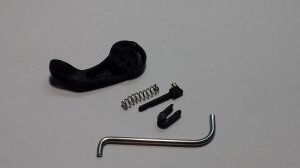

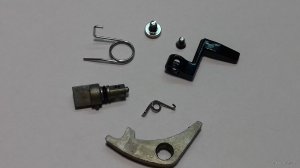

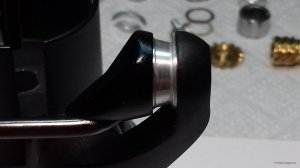

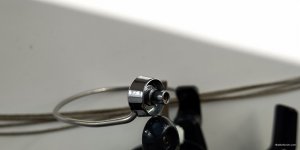

Узел возврата дужки лесоукладивателя.

Узел ЛУ без к сожалению без подшипника.

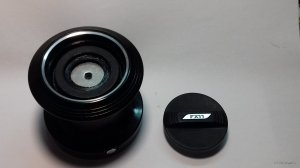

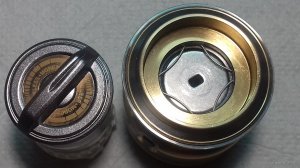

Шпуля имеет две подпружиненные клипсы.

Фрикцион быстрый. Фрикционный пакет состоит из трех войлочных шайб и четырех металлических.

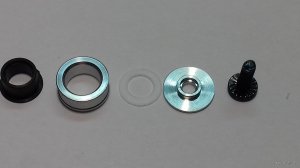

Гайка фрикциона удобна,проста и надежна.

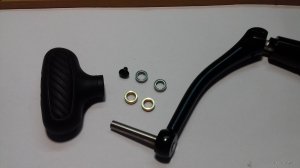

Кноб ухватистый сделан из резины,посажен на двух втулках,при желании меняются на подшипники 5x8x2,5

Что можно порекомендовать обладателям катушек FOX FX 11. Если вы регулярно и активно рыбачите, периодически проверяйте состояние ролика ЛУ как он вращается, на данный узел нагрузки большие часто набивается грязь и втулка перестаёт работать,поэтому он требует к себе внимания. При необходимости разберите,промойте и смажьте.
Всё вымыто настроено смазано. Некоторые подшипники получили порцию свежей смазки.

Да и в целом по окончанию активного сезона лучше произвести ТО, заменить смазку, проверить затяжку всех узлов, всё-таки применяемые веса и вылавливаемые соперники серьезные.
Тогда неприятные сюрпризы будут минимизированы.

Да хотелось бы добавить немного о водонепроницаемости катушки.
В шпуле над фрикционом стоит защитный резиновый манжет, на корпусе со стороны ротора также есть резиновый манжет, но перед сборкой катушки,водоотталкивающая смазка,на соединениях крышек будет не лишней. Всё-таки карповая рыбалка проходит и под дождем и снасть не спрячешь, поэтому лишняя защита не помешает.

ТО прошли готовы к сезону.
